Suppression du PN17 et aménagement d’un passage inférieur – Walferdange

  • Lieu
    Walferdange
  • Maitre d'ouvrage
    Administration des Ponts et Chaussées
    CFL
    Administration communale de Walferdange
  • Architecte
    Jim Clemes Associates
  • Réalisation

    Études 2011 – 2018

    Travaux 2018 – 2020

    Inauguration le 14.09.2020

Missions du bureau

  • Évacuation et traitement des eaux
  • Infrastructures d'eau potable
  • Travaux publics
  • Infrastructures routières
  • Infrastructures ferroviaires
  • Aménagements extérieurs

Prestations

Levé topographique
Étude d'ensemble et de stabilité
Études de structure en béton armé
Études de trafic
Études des aménagements extérieurs et des infrastructures
Assistance technique

Caractéristiques du projet

Renouvellement de la conduite d’eaux mixtes (DN300 à DN1000 sur 400 m) et d’eau potable (DN100 sur 525 m)

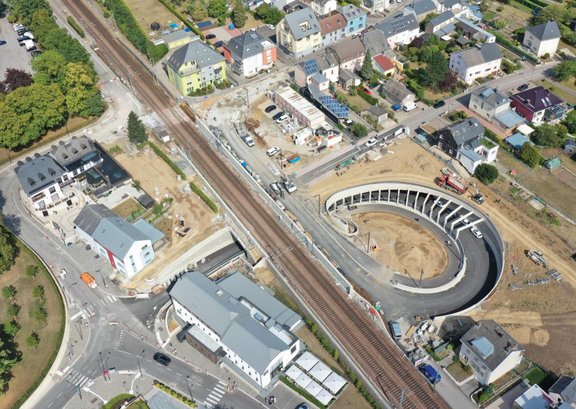

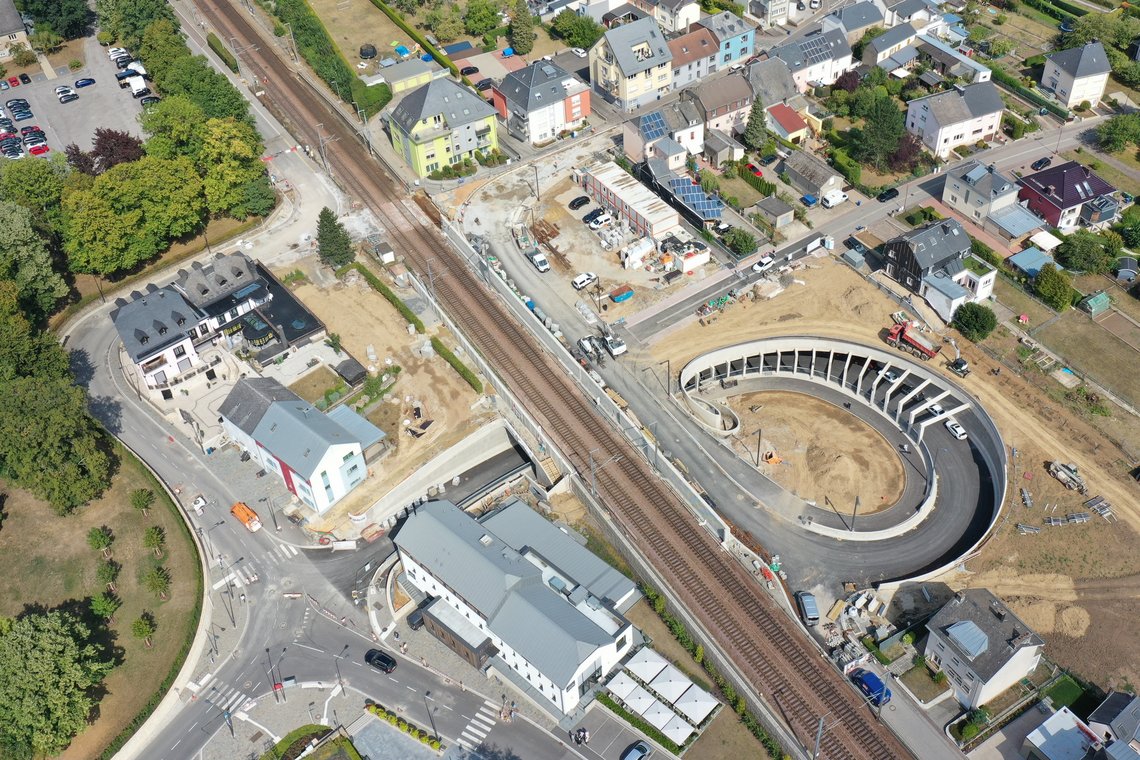

Pose d’une nouvelle canalisation d’eau pluviale (DN300 à DN800 sur 600 m), passage inférieur en béton armé de 2000 to mis en place par rippage lors d’un week-end de coupure du trafic ferroviaire

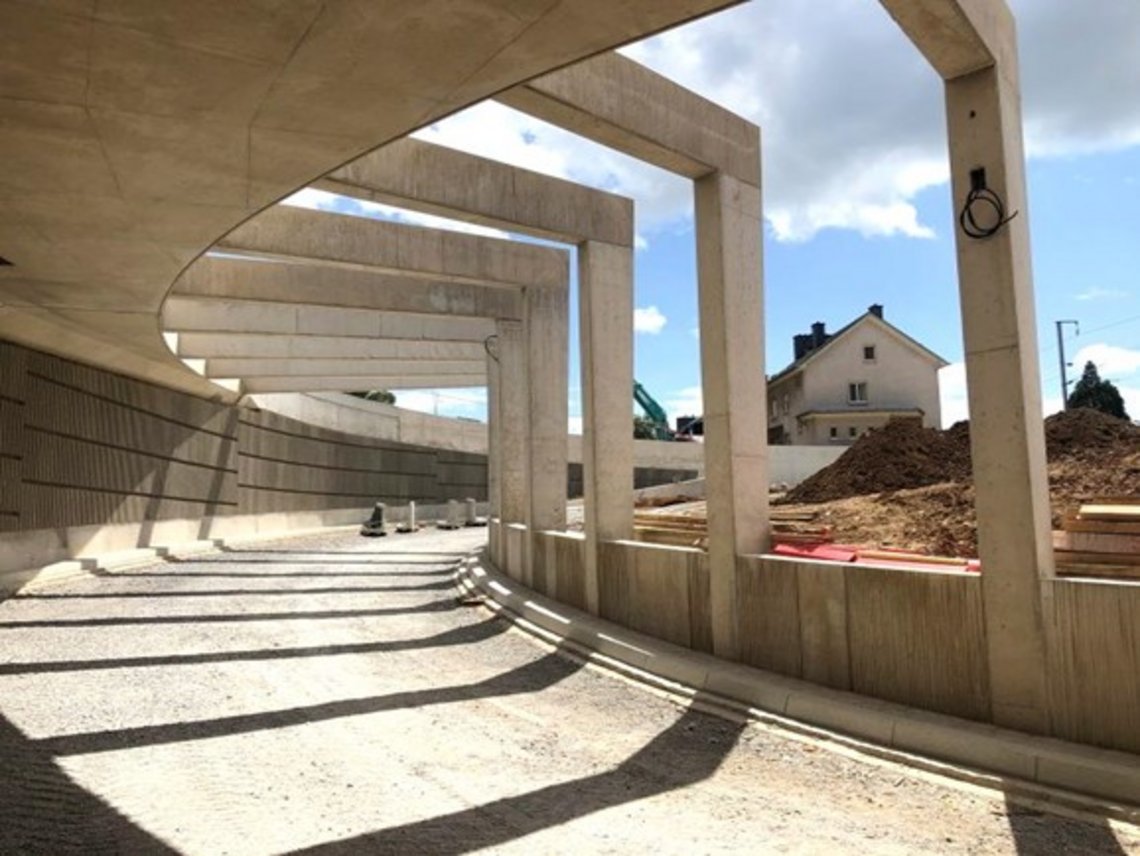

Dalle de couverture partiellement ensevelie sous 2m de remblais reposant sur 16 poutres et poteaux de longueurs variables,

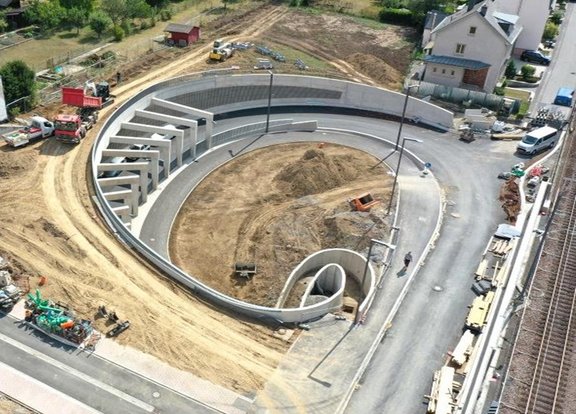

Rampe d’accès pour piétons et cyclistes en spirale à 6 %, deux cages d’escaliers, 150 m de mur antibruit, 8 nouveaux massifs caténaires, divers murs de soutènement en béton armé et pierres naturelles

Spécificités du projet

30.000 m³

Terrassement

3.400 m³

Béton armé

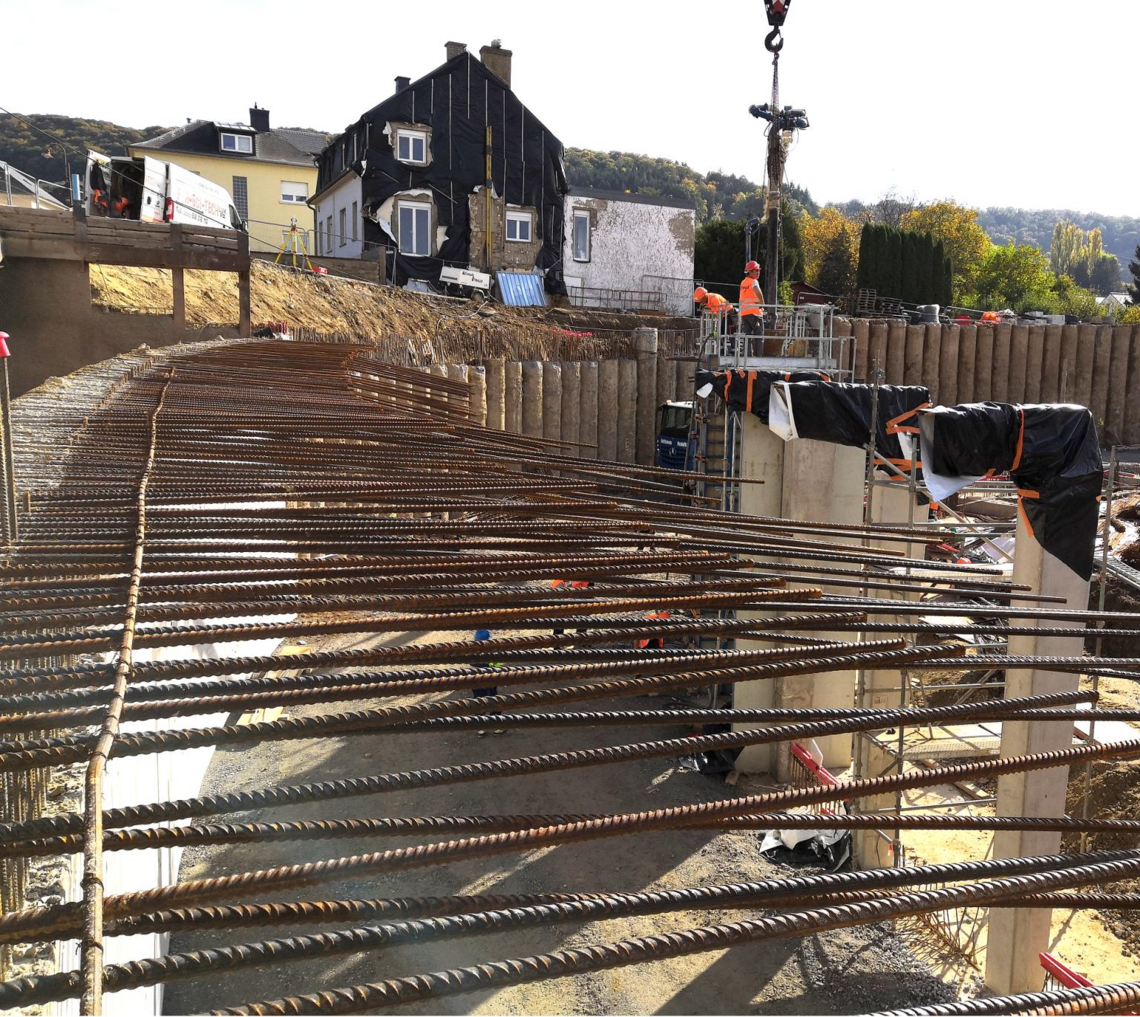

649.000 kg

Armatures

85 m

Longueur du passage souterrain

6,5 m

Largeur de chaussée

2

Nombre de voies
