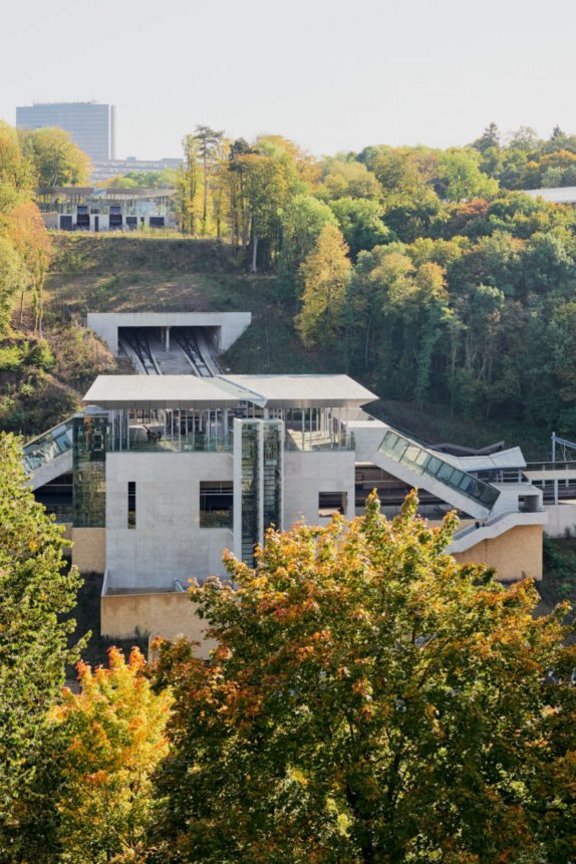

Arrêt Pfaffenthal-Kirchberg (« Arrêt Pont Rouge »)

Création d'un pôle d'échange train/tram par la construction d'un nouvel arrêt de train au pied du Pont Rouge et d'une liaison par funiculaire à la station de tram se trouvant au niveau de la Place de l'Europe.

  • Lieu
    Luxembourg-Kirchberg
  • Maitre d'ouvrage
    CFL - Service Projets Infrastructure
  • Architecte
    Architectes Paczowski & Fritsch
  • Réalisation

    Études : 2011-2015

    Travaux : 2015-2017

    Inauguration : 10.12.2017

Missions du bureau

  • Travaux publics
  • Mobilité régionale / nationale et développement spatial
  • Infrastructures de transport multimodales
  • Infrastructures ferroviaires
  • Aménagements extérieurs

Caractéristiques du projet

  • Terrassements de grande envergure avec confortements rocheux et blindage
  • Bâtiment à plusieurs niveaux enjambant les voies ferrées
  • Charpente métallique au-dessus des voies ferrées
  • Tranchée couverte en béton armé
  • Réfection complète de la plateforme ferroviaire avec nouveau tracé de voie.

Spécificités du projet

200 m

Longueur du tracé

81,5x21,1 m

Tranchée couverte (Lxl)

19,7 %

Pente constante

168 personnes

Capacité de transport

2

Nombre de funiculaires

11,8 x 3,5 m

Dimensions funiculaires (Lxl)

85.000 m³

Terrassement

28.000 m³

Remblais

15.000 m³

Volume de béton

10.000 m²

Surface des murs en béton apparent

350 to

Charpente métallique
